核心技术优势

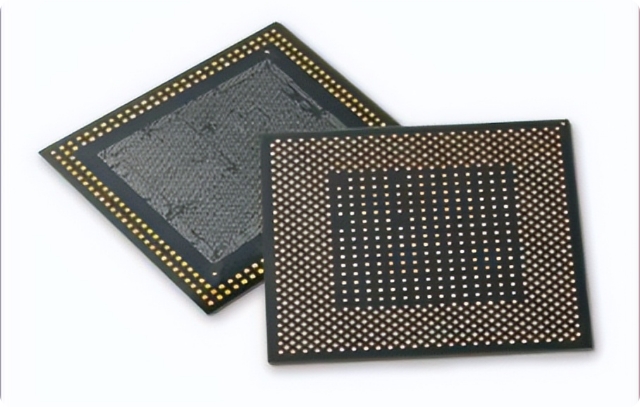

半导体封装基板作为芯片与 PCB 之间的关键连接载体，其布线密度和信号传输性能直接决定封装效率。与传统 PCB 相比，封装基板在线宽 / 线距（L/S）上有显著优势。高端封装基板的 L/S 可达到 2μm/2μm，是普通 PCB（50μm/50μm）的 25 倍以上，能实现更多 I/O 引脚的密集排布。某测试数据显示，采用 L/S=3μm/3μm 的封装基板，每平方毫米可容纳 100 个以上焊点，较传统基板（10 个 / 平方毫米）提升 900%，满足 5nm 芯片上万 I/O 的连接需求。

信号传输速率是封装基板的另一核心优势。通过采用低介电常数（Dk=3.0 以下）材料和差分信号布线设计，高端封装基板的信号传输速率可达 100Gbps，较普通基板（25Gbps）提升 300%。同时，其插入损耗在 10GHz 频率下可控制在 - 1.5dB 以内，远低于传统基板的 - 3dB，有效减少高速信号的衰减。某企业生产的 IC 载板，在 112Gbps PAM4 信号传输中，眼图张开度达 0.6UI，较行业平均水平（0.4UI）提升 50%，确保信号传输的完整性。

此外，封装基板的热管理能力突出。采用高导热树脂（热导率 1.5W/(m・K)）和铜柱散热结构，封装基板的热扩散系数达 50mm²/s，较普通基板（20mm²/s）提升 150%。在 7nm 芯片封装中，使用该基板可使芯片结温降低 10℃，较传统方案减少热应力导致的可靠性问题。

关键突破

近年来，封装基板在高密度布线技术上取得突破。采用半加成法（SAP）和改良半加成法（MSAP），可实现 L/S=2μm/2μm 的精细布线，较传统减成法（L/S=10μm/10μm）提升 80%。国内某企业通过优化电镀工艺，铜导线的厚度偏差控制在 ±5% 以内，较行业平均水平（±10%）提升 50%，确保了信号传输的一致性。

在材料创新方面，低翘曲封装基板实现突破。传统封装基板在高温焊接后翘曲度达 50μm，而新型玻璃纤维增强树脂基板的翘曲度可控制在 15μm 以内，较传统方案降低 70%。某封装厂采用该基板后，12 英寸晶圆级封装的良率从 70% 提升至 85%，大幅减少因翘曲导致的焊点虚接问题。

环保性能提升成为新方向。无铅化封装基板的焊接温度从 220℃降至 200℃，能耗降低 9%；同时采用可回收铜箔，金属利用率从 70% 提升至 90%，较传统工艺减少 28.6% 的金属浪费。某企业生产的环保型封装基板，通过 RoHS 2.0 和 REACH 等国际环保认证，有害物质含量控制在 0.1ppm 以下，满足欧美市场准入要求。

行业应用

在高端处理器封装中，封装基板是实现高性能的关键。英特尔第 12 代酷睿处理器采用的 EMIB（嵌入式多芯片互连桥接）封装基板，L/S=5μm/5μm，集成了 CPU 和 GPU 芯片，互联延迟降至 1ns 以下，较传统封装（3ns）减少 67%，处理器多核性能提升 15%。在服务器 CPU 封装中，采用 HBM（高带宽存储器）与封装基板的协同设计，内存带宽达 409.6GB/s，较传统 DDR4（25.6GB/s）提升 15 倍。

智能手机芯片封装依赖高集成度封装基板。苹果 A16 芯片采用的 SiP（系统级封装）基板，L/S=4μm/4μm，集成了应用处理器、基带芯片和电源管理芯片，封装尺寸仅 10mm×10mm，较传统分立封装（20mm×20mm）缩小 75%，手机主板面积减少 30%，为电池等部件腾出更多空间。某安卓旗舰机型采用该技术后，电池容量增加 500mAh，续航时间延长 2 小时。

车规级芯片封装对基板可靠性要求严苛。英飞凌的车规 MCU 封装基板，在 - 40℃至 125℃的温度循环测试中，经过 1000 次循环后，焊点失效比例低于 0.1%，远低于行业标准（1%）。在自动驾驶域控制器中，该基板的信号传输误码率控制在 10⁻¹² 以下，确保传感器数据的实时准确传输，提升自动驾驶系统的安全性。

现存挑战

封装基板的发展面临技术壁垒高的挑战。L/S=2μm/2μm 以下的超精细布线技术被少数国际企业垄断，国内企业目前量产水平为 5μm/5μm，与国际领先水平差距 2.5 倍。在 12 英寸晶圆级封装基板领域，国际巨头占据 90% 以上的市场份额，国内企业的市场渗透率不足 5%，难以满足高端芯片封装需求。

原材料依赖是另一大瓶颈。高端封装基板用的超薄铜箔（厚度 5μm）和低介电常数树脂（Dk=2.8）主要依赖进口，国内供应商的产品性能差距明显，如国产低介电常数树脂的 Dk 值偏差达 ±0.2，而国际品牌可控制在 ±0.1 以内，导致信号传输一致性下降 5%。进口原材料价格是国产的 2-3 倍，推高封装基板的生产成本，某 12 英寸晶圆级封装基板的进口价达 800 美元，国产替代产品价格仍需 600 美元，成本优势不显著。

此外，产能供应紧张制约行业发展。全球高端封装基板的年产能约 5000 万片，而市场需求达 7000 万片，供需缺口 30%。国内企业的扩产周期需 18-24 个月，较国际企业（12 个月）长 50%，难以快速填补市场缺口。某封装企业因基板供应不足，高端芯片封装订单交付周期从 4 周延长至 8 周，影响客户产品上市进度。

半导体封装基板作为芯片 miniaturization 和高性能化的关键支撑，其技术水平直接影响先进封装技术的发展。随着国内企业在 5μm/5μm 布线技术上的突破，预计 2025 年国产化率将提升至 20%，但 2μm/2μm 以下的超精细布线仍需长期攻关。未来，封装基板将向更高布线密度（L/S=1μm/1μm）、更低介电常数（Dk<2.5）方向发展，为 Chiplet、3D IC 等先进封装技术提供核心载体，推动半导体产业向更高集成度迈进。
